广告宣传车，也可称作宣传车,广告车,LED宣传车，广泛用于商业广告宣传，车体为厢式结构，左侧板可升起，右侧板则为一个滚动广告灯箱。左侧厢板装配户外全彩屏LED，性能稳定，耐冲击。画面立体逼真，清晰动感细腻。LED广告宣传车，适合做演唱会，大型晚会，大型塞事馆外的直播平台，也作为一个巡游车，房产开盘巡游车，以及作为展示平台或广告发布平台。

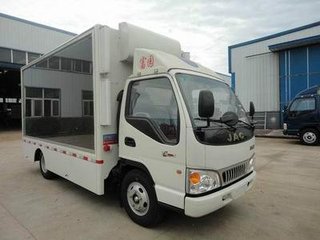

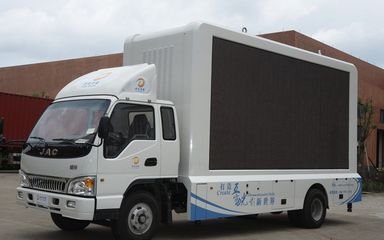

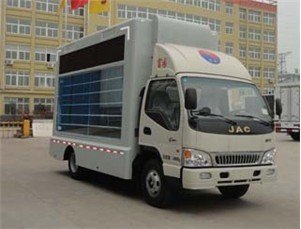

江淮帅铃6.8平方广告宣传车
|
【主要技术参数】
|
|
产品商标
|
程力威牌
|
公告批次
|
261
|
|
产品名称
|
宣传车
|
产品型号
|
HCQ5042XXCHFC型宣传车
|
|
总质量(Kg)
|
4490
|
罐体容积(m3)
|
|
|
额定载质量(Kg)
|
|
外形尺寸(mm)
|
5995×2150×3150
|
|
整备质量(Kg)
|
4360
|
货厢尺寸(mm)
|
××
|
|
额定载客(人)
|
|
准拖挂车总质量(Kg)
|
|
|
驾驶室准乘人数(人)
|
2
|
载质量利用系数
|
|
|
接近角/离去角(°)
|
24/15,20/15
|
前悬/后悬(mm)
|
1105/1530,1105/1582
|
|
轴数
|
2
|
轴距(mm)
|
3360,3308
|
|
轴荷(Kg)
|
1620/2870
|
最高车速(Km/h)
|
98
|
|
其它
|
该车是用于广告宣传的专用车辆.该车两侧为LED屏,侧面选装滚轴装置,LED单色屏;后部选装LED屏及通风口.随底盘选装随底盘选装排半驾驶室,前围面板,进气格栅,前保险杠,组合灯具,前雾灯,后视镜的驾驶室;.选装后门为单开门.防护材料:Q235碳钢,该车侧后包围装置已经符合车辆侧后防护尺寸标准要求,侧包围距地350mm,后包围距地450mm.
|
|
【底盘技术参数】
|
|
底盘型号
|
HFC1041P93K6C2
|
底盘名称
|
载货汽车底盘
|
|
商标名称
|
江淮牌
|
生产企业
|
安徽江淮汽车股份有限公司
|
|
外形尺寸(mm)
|
5835,5793×1861,1796×2150,2140
|
轮胎数
|
6
|
|
接近角/离去角(°)
|
24/15,20/15
|
轮胎规格
|
6.50-16 10PR,6.50R16 10PR,7.00-16 8PR,7.00R16 8PR
|
|
钢板弹簧片数
|
11/9+7
|
前轮距(mm)
|
1440,1420
|
|
燃料种类
|
柴油
|
后轮距(mm)
|
1425,1395
|
|
排放标准
|
GB17691-2005国Ⅳ,GB3847-2005
|
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
|
HFC4DA1-2C
YN33CRD1
CY4T75-CE4
|
安徽江淮汽车股份有限公司
昆明云内动力股份有限公司
东风朝阳朝柴动力有限公司
|
2771
3298
3707
|
88
85
75
|
整车配置（以上车型上蓝牌）：
程力专汽广告宣传车，整车尺寸及底盘配置见上表，改装要求为：（1）主驾一面为P10（或P8） led户外全彩屏幕（密封箱体）尺寸为：3840mm*1760mm.（2）副驾一面为P10 （或P8）led户外全彩屏幕（密封箱体）尺寸为：3840mm*1760mm（3）后门为侧开式后开门，加装单红字屏，屏幕尺寸为：1280mm*1440mm，（4）前墙板加装通风口（可防雨），一侧加装外接电源插口（大包围内）整车带溜边防撞造型；（5）厢体加装2个换气扇，前墙板3个，1大2小；整车带通风散热系统，车厢顶部带2个天窗（6）箱体四周为圆包角；（7）车厢内配备欧玛8-15KW发电机,型号：OM15CY,颜色：雪花白（8）车身下方配备广州万声达防水音响40瓦音响4个及配套功放一套（9）副驾屏幕配备液压举升系统，双液压钢止控阀，稳定性高，机电一体化控制器。下装大包围；供方提供所有设备，底盘和车身部分（包括车厢内设操作台，高配置工控电脑，防震机箱及线路。 P10（或P8）全彩屏幕红管为台湾晶元，绿蓝管为杭州仕兰。配40米的外接电源线，带豪华操作台，带模组4块，30根排线）。(10) 带舞台，另带4条液压支腿，后部为单红字幕屏，其余按照标配生产。整车生产符合国家公告。整车一年全包，终身维护（led全彩屏质保三年，发电机质保1年三滤免费）。
|
发电机：
|
德国进口欧玛15KW静音柴油发电机，带摇控启动装置，另每小时耗油量仅为0.5升。
|
|
P10（P8）彩屏（小颗粒）参数
|
|
发光管参数
|
|
序号
|
项目
|
波长
|
亮度
|
产地
|
|
1
|
红色管
|
625-630nm
|
1000-1200mcd
|
台湾晶元
|
|
2
|
纯绿管
|
520-525nm
|
1900-2200mcd
|
台湾晶元
|
|
纯蓝管
|
470-475nm
|
450-470mcd
|
|
屏体技术参数
|
|
主要技术参数：
|
点间距：10cm
|
|
物理像素点密度：10000点/平方
|
|
发光点颜色：1R,1G,1B
|
|
基色：纯红+纯绿+纯蓝
|
|
模组尺寸：长160mm*宽160mm
|
|
模组像素点：长16点*高16点
|
|
厢体尺寸：960*960mm共6个
|
|
亮度调节方式：自动8级
|
|
视频信号：PAL/NTSC
|
|
视频输入/输出方式：视频卡，DVD
|
|
控制系统采用：DVI显卡+全彩控制卡+网线传输
|
|
平均无故障时间：大于20000小时
|
|
寿命：100000小时
|
|
均匀性：像素光强，模块亮度均匀
|
|
电源开关：手动开关
|
|
开关电源负荷：5A/40A
|
|
计算机显示模式：1280-768
|
|
有效通信距离：小于100米（网线）
|
|
|
|
|
|
|
|
板材介绍:
1: 车厢整体采用钢骨架冲压件骨架；
2:内蒙皮为4.0铝花纹板；
3: 车厢地板为12mm竹胶板
4: 后门板为12mm复合板；加装气弹簧2支、百叶窗、内藏门锁。
车厢结构:
1:车厢外观为圆弧形，整体外观好看。
2:车体外观喷防脱落底漆。
3:车厢一侧上部为上推开启式防水结构，通过液压举升机构，顺着滑槽，操作控制按钮，便可将LED屏沿着滑轨举升。
4:举升机构加装档板，使整体更协调美观。
5:当屏幕举升到终点时，设置一个安全锁止机构，防止屏幕下滑。确保安全性。
6:在车顶上加装另一个举升屏的安全机构，主要是抗风作用。
7:车厢后门为上翻式门板，采用气弹簧助力，加装内藏门锁。
8:车厢前、后幅配置散热的百叶窗。
9:车厢顶部配置一台排气扇，220V。
10:车厢下方加装固定型裙板。
11:电控厢安装在车厢前幅处，配有，空气开关，电源总开关，电源为220V，配电源快速接头，40米的电源线和绕线盘。
液压系统:
车厢侧面屏举升采用电控液压操作；双作用伸缩油缸两支，系统安装在车厢下方。
供电系统:
1） 配220V电压，30米的电源线，配防水防爆的快速接头。2）配发电机。
标准配置::
一侧全彩屏,另侧带字幕广告灯箱;5cm复合钢架箱体,外冷扎钢板,内铝板，高精度单侧屏举升,机电一体化控制,循环通风降温系统,安全智能内外网配电切换系统,高静音柴油发电机组,电脑智能2-7副灯画切换;全防水高亮度P10真彩车载LED精品屏,千兆流媒体控制系统.送:高配工控电脑一台,防水音箱2个,广播级功放1台.控制台1个.
